联轴器内壁腔体检测
联轴器内壁腔体检测
客户需求

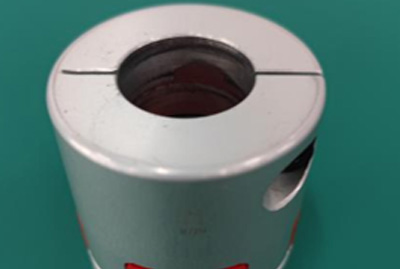

联轴器内壁缺陷检测，内径为25mm，检测深度约43mm，深度与孔径比大于1:1，普通360°测内壁镜头景深无法满足该检测深度要求，并且外部照明无法兼容较深位置的内壁。
方案优势

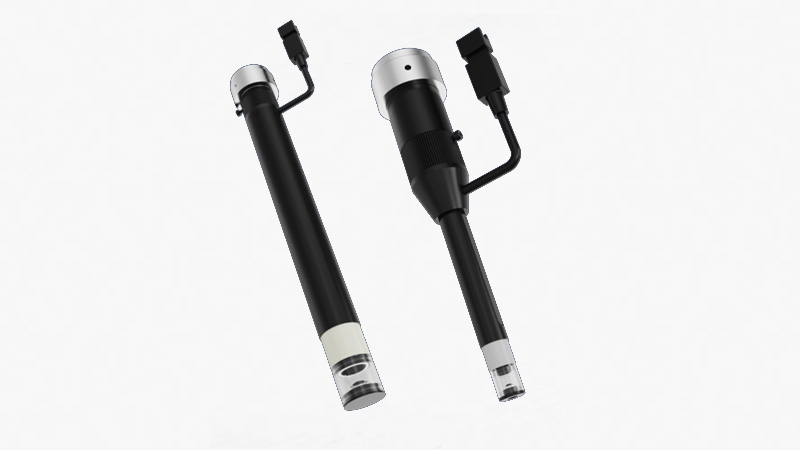

该方案将普通测内壁镜头与液态镜头设计结合，通过对不同深度的快速对焦拍照，50ms内可完成整个深度的扫描，最终合成一张清晰图片；可实现检测深度与孔径比高达6:1，满足较深内孔的检测。

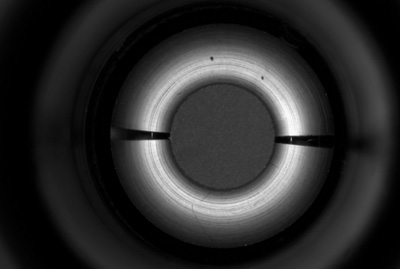

单次测试原图
单次测试内侧壁按长宽比1:1.5展开图
